یک بند سگک بادامک E-track را برای مهار دستی محموله های حساس به فشار در نظر بگیرید، مشروط بر اینکه مونتاژ WLL آن با طرح ایمن مطابقت داشته باشد. زمانی که کشش مکانیکی مناسب است، یک جغجغه را انتخاب کنید، سپس به جای اینکه فرض کنید هر جغجغه دارای درجه بالاتری است، رتبه دقیق مدل را بررسی کنید.
تصمیم به چیزی بیشتر از این بستگی دارد که بار سنگین یا شکننده به نظر برسد. محدودیت بار کاری تسمه کامل، تحمل بار برای فشار تماس، آرایش لنگر و فضای موجود برای کار با سگک را مقایسه کنید.
E-track سیستم اتصال است: ریل های شکاف دار اتصالات سازگار را در کامیون های جعبه ای، ون های جعبه ای و تریلرهای محصور می پذیرند. به اشتراک گذاشتن آن اتصال به دو تسمه ظرفیت یکسانی نمی دهد. در محدوده 2 اینچ در 12 فوت Force Rigging، جغجغه قرمز با وزن 1467 پوند WLL، سگک قرمز بادامک 833 پوند و جغجغه آبی ترکیبی با وزن 1000 پوند رتبه بندی شده است.
تسمه بادامک در مقابل تسمه جغجغه ای: روش های کشش چگونه متفاوت است
بند سگک بادامک E-track چیست؟
یک بند سگک بادامک E-track از اتصالات ریلی سازگار با سگک کششی برای سفت کردن ترکیب می‌کند. اپراتور تار آزاد را از طریق سگک می کشد تا شلی را از بین ببرد و کشش ایجاد کند. بادامک تار را می گیرد تا تنظیم را نگه دارد. بند کشی بادامک یکی از انواع تسمه های اتصالی بدون جغجغه است، نامی برای هر طرح غیر جغجغه ای نیست.
تنظیم کشش دستی می تواند برای محموله های حساس به فشار مفید باشد، اما به خودی خود از آسیب به بسته بندی جلوگیری نمی کند. WLL پایین‌تر نیز یک ویژگی محدودکننده نیرو نیست: به شما می‌گوید بار کاری نامی مجموعه، نه میزان فشاری که محموله می‌تواند تحمل کند.
نحوه سفت شدن بند جغجغه دار E-track
یک تسمه جغجغه ای از طریق مکانیزمی که با دسته کار می کند تار و پود می گیرد. این اهرم مکانیکی نحوه اعمال تنش توسط اپراتور را تغییر می دهد. این بدان معنا نیست که بند باید تا حد امکان محکم شود، به خصوص در جایی که از کارتن، پانل مبلمان یا لبه های محافظت نشده عبور می کند.
برای هر دو نوع، مسیر تسمه مورد نظر را تعیین کنید، اتصالات صحیح را درگیر کنید، شلی، کشش را مطابق دستورالعمل محصول بردارید و مطمئن شوید که مکانیسم محکم است. دستورالعمل های مربوط به سگک خاص را دنبال کنید. مراحل رزوه یا قفل را از طرحی متفاوت منتقل نکنید.
| سوال گزینش | بند سگک بادامک | بند ضامن دار |
|---|---|---|
| تنش چگونه اعمال می شود؟ | با کشیدن نوار آزاد با دست. | با استفاده از دسته جغجغه. |
| چه مجوزی را باید بررسی کنم؟ | دسترسی به کشش تار و کارکرد رهاسازی. | اتاقی برای حرکت دسته و بستن مکانیسم. |
| چه چیزی ظرفیت امتیازی را تعیین می کند؟ | مجموعه کامل مشخص شده و اتصالات آن. | مجموعه کامل مشخص شده و اتصالات آن. |
| آیا به طور خودکار از محموله های شکننده محافظت می کند؟ | نه. فشار تماس، بسته بندی و مسیر بند را بررسی کنید. | نه. تنش اعمال شده را کنترل کنید و از نقاط تماس آسیب پذیر محافظت کنید. |
رتبه بندی های تسمه جغجغه دار و سگک بادامک واقعی E-Track را مقایسه کنید
عرض و طول کل فیلدهای آغازین مفیدی هستند، اما هیچ کدام یک مجموعه کامل را مشخص نمی کنند. این سه مشخصات محصول Force Rigging نشان می دهد که چرا خریداران باید اتصالات WLL و انتهایی را در کنار مکانیسم کشش مقایسه کنند.
سه مجموعه 2 اینچی در 12 فوتی، کنار هم
| مشخصات | جغجغه قرمز | سگک بادامک قرمز | جغجغه آبی با اتصالات ترکیبی |
|---|---|---|---|
| عرض تار | 2 اینچ | 2 اینچ | 2 اینچ |
| طول کل | 12 فوت | 12 فوت | 12 فوت |
| طول ثابت ذکر شده | 4 فوت | 4 فوت | 4 فوت |
| پیکربندی نهایی مناسب | اتصالات الکترونیکی | اتصالات الکترونیکی | اتصالات الکترونیکی فنری و سیم / قلاب J دوبل |
| قدرت شکستن تار | 6000 پوند | 6000 پوند | 6000 پوند |
| قدرت شکست مونتاژ | 4400 پوند | 2500 پوند | 3000 پوند |
| مونتاژ WLL | 1467 پوند | 833 پوند | 1000 پوند |
مقادیر ویژه محصول از صفحات پیوند یافته Force Rigging. آنها رتبه بندی جهانی برای همه تسمه های جغجغه یا سگک بادامک نیستند. WLL به معنای محدودیت بار کاری است. پوند نشان دهنده پوند است.
چرا همان رتبه بندی تار به معنای همان WLL مونتاژ نیست
استحکام شکست تار، مشخصات تار را توصیف می کند. استحکام شکست مونتاژ، رتبه بندی شکستگی اعلام شده تسمه کامل را توصیف می کند. WLL حد بار کاری اعلام شده است. هیچ یک از این ارقام به شما نشان نمی دهد که یک اپراتور واقعاً چه تنشی را به بار اعمال کرده است.
مقایسه مشخصات کارخانه
آنچه را که در سفارش خرید حمل می کنم
من پیکربندی دقیق را به هر رقم ظرفیت متصل می‌کنم. دو مدل قرمز در WLL منتشر شده 634 پوند متفاوت هستند: 1467 منهای 833. این مقایسه درجه بندی است، نه اندازه گیری نیروی گیره یا دلیلی برای اعمال فشار بیشتر به کارتن.
مدل جغجغه آبی گزینه های اتصال سیم-قلاب را اضافه می کند، اما WLL منتشر شده آن کمتر از مدل جغجغه قرمز است. بنابراین من به جای اینکه صرفاً با کلمه "جغجغه" سفارش دهم، مونتاژ و اتصالات انتهایی را مشخص می کنم. شکل اشتراکی تار 6000 پوندی مشخص نمی کند که کدام جزء هر پیکربندی را محدود می کند و ثابت نمی کند که ساختار تار یکسان است.
برای کاربردهای حمل و نقل تجاری ایالات متحده تحت پوشش این قانون،49 CFR 393.108 (a)WLL یک اتصال را بر پایه مولفه با کمترین رتبه آن، از جمله کشنده، یا نقطه لنگر WLL، هرکدام که کمتر باشد، قرار می دهد. رتبه بندی تسمه نمی تواند ظرفیت اتصال ریل یا وسیله نقلیه نصب شده را تعیین کند.

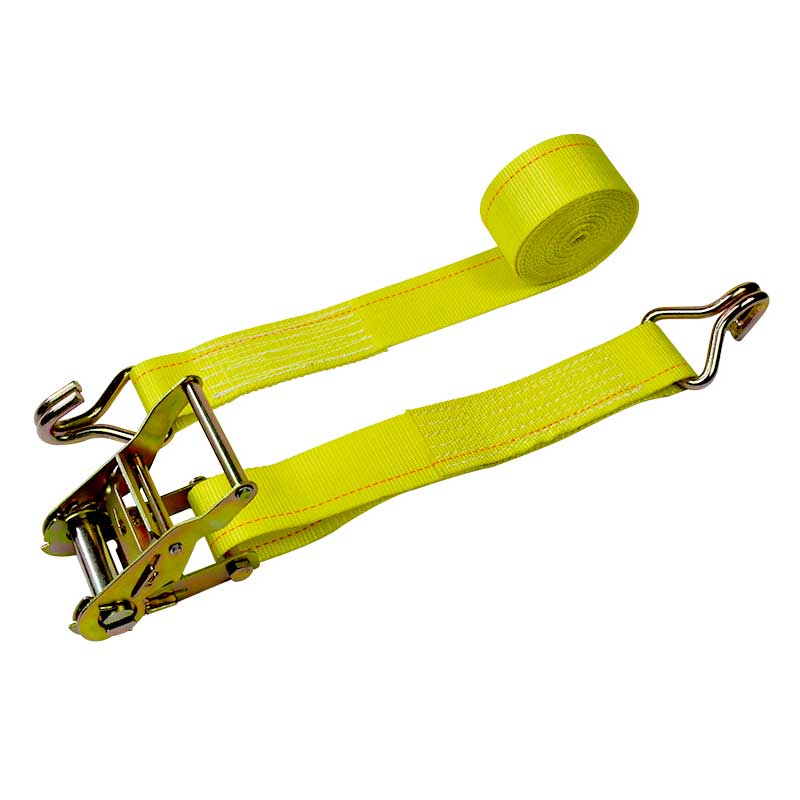

برای چارچوب خرید گسترده تر، ما را ببینیدراهنمای خرید مشخصات بند جغجغه دار.
کدام تسمه E-track متناسب با کامیون جعبه یا بارهای تریلر محصور شما است؟
تسمه های کامیون جعبه ای را با توجه به ترتیب بار و مهار انتخاب کنید، نه فقط با نام وسیله نقلیه. یک تریلر با نقاط لنگر E-track مناسب می تواند بارهایی را با قدرت بسته بندی و نیازهای ایمن بسیار متفاوت حمل کند.
| وضعیت بار یا عملیات | گزینه ای برای ارزیابی | قبل از انتخاب بررسی کنید |
|---|---|---|
| مبلمان یا کالاهای بسته بندی شده حساس به فشار | سگک بادامک جایی که تنظیم دست و مونتاژ WLL برای وظیفه مهار مناسب است. | استحکام بسته بندی، محل تماس، محافظت از لبه و توانایی مهار حرکت بدون خرد کردن بار. |
| حمل و نقل یا تجهیزات پالت شده | جغجغه در جایی که کشش مکانیکی و درجه بندی مشخص شده مطابق با طرح است. | ابعاد بار، مسدود کردن، مسیر بند، ظرفیت لنگر و فاصله دسته. |
| بارهای مختلط و تغییر پروفیل محموله | مجموعه های دارای رتبه بندی مختلف برای وظایف مختلف. | شناسایی واضح، کنترل تنش مناسب و دستورالعمل برای هر پیکربندی. |
| تریلرها با استفاده از E-track و D-rings مناسب | یک مجموعه سازگار با ترکیب. | اتصال مورد نظر، نشیمنگاه سخت افزاری و رتبه بندی قابل اعمال برای پیکربندی ارائه شده. |
مبلمان حساس به فشار و کالاهای بسته بندی شده
زمانی که محموله از تنظیم کشش دست بهره می برد و مجموعه الزامات مهار را برآورده می کند، یک سگک بادامک می تواند جایگزین تسمه جغجغه ای باشد. با سطحی که بند با آن تماس می گیرد شروع کنید: یک گوشه کارتن، یک پانل بدون پشتیبانی و یک ناحیه ساختاری محافظت شده شرایط تماس متفاوتی هستند.
تغییر سگک نمی تواند بسته بندی نامناسب یا مسیر ضعیف بند را جبران کند. در جاهایی که یک اتصال می تواند بریده شود یا در برابر محموله ساییده شود،راهنمای امنیت محموله FMCSAبرای کاربردهای تحت پوشش به حفاظت لبه نیاز دارد. همین راهنمایی مستلزم آن است که اتصالات در برابر شل شدن یا رها شدن در حین حمل و نقل ایمن بمانند.
حمل و نقل، تجهیزات و بارهای مخلوط پالت شده
یک مونتاژ ضامن دار با رتبه بالاتر ممکن است برای یک وظیفه مهار سخت مناسب باشد، اما وزن بار به تنهایی بند را انتخاب نمی کند یا تعداد مورد نیاز را تعیین نمی کند. مسیریابی، ابعاد بار، مسدود کردن و قوانین ایمنی قابل اجرا نیز اهمیت دارند. WLL یک بند را به عنوان حداکثر وزن باری که یک وسیله نقلیه کامل می تواند حمل کند، تلقی نکنید.
برای بارهای مختلط، قبل از انتخاب مکانیسم، تصمیم بگیرید که هر تسمه کجا عمل کند. مدل و رتبه را قابل شناسایی نگه دارید. نه "بادامک برای همه کالاهای سبک" و نه "ضماد برای همه چیز" یک روش انتخاب کامل نیست.
نقاط لنگر E-track، اتصالات انتهایی و طول انتهای ثابت را بررسی کنید
مسیر اتصال واقعی را دنبال کنید
انواع انتهای تسمه ضامن دار و انواع کشنده به سوالات مختلفی پاسخ می دهند. کشنده تنظیم را تنظیم می کند. اتصالات انتهایی مجموعه را به یک لنگر متصل می کند. یک فنر E-fitting یک شیار ریل سازگار را درگیر می کند. یک قلاب سیمی به یک اتصال مناسب مانند حلقه D سازگار نیاز دارد.
پیکربندی آبی هم اتصالات E فنری و هم قلاب های سیمی را فراهم می کند. انتخاب های اتصال آن دو ظرفیت ایجاد نمی کند که بتوان آنها را با هم اضافه کرد. اتصال واقعا استفاده شده را بررسی کنید و رتبه بندی کامل مونتاژ را به آن پیکربندی متصل نگه دارید.
برای اتصال E-track، درگیری اتصالات با ریل و عملکرد نگهدارنده را بررسی کنید. برای اتصال قلاب، به جای اینکه فرض کنید هر دهانه فلزی یک لنگر قابل قبول است، سازگاری و نشستن را بررسی کنید.
ماریل اتصال الکترونیکی مسیرمحصولی جدا از بند است. نصب ریل و ساختار وسیله نقلیه پشتیبان باید با اتصال در نظر گرفته شود. افزودن WLL های تسمه های موجود، ظرفیت نصب ریل را تعیین نمی کند.
سگک را در جایی قرار دهید که می توانید به آن برسید و آن را بررسی کنید
از سمت مشخصات کارخانه
نقطه شروع من موقعیت نصب شده است، نه فقط طول کل بند. من مسیر مورد نظر را در اطراف بار ترسیم می کنم، سپس بررسی می کنم که قسمت ثابت سگک را در کجا قرار می دهد. یک بند می تواند به هر دو لنگر برسد، اما کشنده خود را در برابر بسته بندی یا در شکافی که اپراتور نمی تواند آن را به درستی کار کند، رها کند.
مدل جغجغه قرمز ما یک انتهای ثابت 4 فوتی را فهرست می کند و گزینه های 1 فوتی و 2 فوتی را ارائه می دهد. من از خریدار می خواهم قبل از انتخاب بین آنها، موقعیت سگک مورد نیاز را تأیید کند. یک بخش ثابت کوتاه تر، کشنده را به لنگر انتهای ثابت خود نزدیک می کند. این به طور خودکار کل ترتیب را بهتر نمی کند.
برای بررسی تناسب نمونه، از بسته بندی نماینده و مکان های لنگر مورد نظر استفاده می کنم. آیا اپراتور می تواند به انتشار برسد؟ آیا دسته جغجغه خلاصی دارد؟ آیا مکانیسم به طور کامل بسته می شود؟ آیا سخت افزار فلزی در برابر یک سطح آسیب پذیر مقاومت می کند؟ این بررسی ها به خریدار مبنای عملی برای تایید پیکربندی می دهد.
هنگام سفارش تسمه E-track چه چیزی را مشخص کنید
یک پرس و جو مفید به تامین کننده اجازه می دهد رتبه بندی تسمه را از نصب و الزامات تماس محموله تشخیص دهد. شامل:
- نوع محموله، ابعاد، وزن و بسته بندی، با عکس مناطق تماس آسیب پذیر.
- WLL مونتاژ کامل مورد نیاز و ترتیب ایمن سازی که باید از آن پشتیبانی کند.
- کشش سگک بادامک یا ضامن دار، با هرگونه محدودیت دسترسی یا فاصله عملیاتی.
- عرض تار، طول کل و طول ثابت به عنوان فیلدهای جداگانه.
- اتصالات انتهایی مورد نظر، به علاوه عکس ها یا نقشه های شکاف های ریل یا سایر لنگرها.
- نیازهای کمیت و شناسایی، از جمله اطلاعات مورد نیاز روی برچسب مونتاژ.
پرس و جوی مدل خاص
"لطفاً تسمه ضامن دار 2 اینچی در 12 فوتی E-track قرمز را که در 1467 پوند WLL فهرست شده است، نقل کنید. لطفاً پیکربندی و طول کل را با انتهای ثابت 2 فوت، جزئیات اتصالات الکترونیکی و شناسه مجموعه تایید کنید. عکس های پیوست، محل لنگر و سگک مورد نظر را نشان می دهد."
درخواست یک پیکربندی موجود را نامگذاری می کند و تأیید گزینه درخواستی را می خواهد. تغییر طول، اتصالات جدید یا تنش‌کننده‌های متفاوت را به‌طور خودکار توسط رتبه‌بندی مجموعه‌ای دیگر پوشش نمی‌دهد.
صفحات محصول ما سفارشی سازی طول، اتصالات و نام تجاری را توصیف می کند. برای سفارش سفارشی، به جای اینکه WLL کاتالوگ را بدون بررسی حمل کنید، مشخصات مونتاژ حاصل را تأیید کنید.
سوالاتی که خریداران همچنان می پرسند
آیا می توانم از تسمه های ضامن دار و سگک بادامک در یک تریلر استفاده کنم؟
انواع مختلف تسمه می توانند وظایف مهار متفاوتی را در یک تریلر انجام دهند که هر مونتاژ، اتصال و چیدمان مناسب باشد. فرض نکنید که دو تسمه مجاور بار را به طور مساوی تقسیم می کنند یا اینکه انواع اختلاط باعث می شود رتبه بندی های فردی آنها قابل تعویض باشد.
آیا یک سفر کوتاه رتبه بندی بند مورد نیاز را تغییر می دهد؟
یک مسیر کوتاه مبنایی برای کاهش رتبه مشخص شده یا حذف بررسی های امنیتی نیست. برای محموله، ترتیب و الزامات حمل و نقل قابل اجرا انتخاب کنید، نه فقط فاصله تا نقطه تحویل.
آیا رنگ بند E-track طول یا WLL آن را مشخص می کند؟
رنگ به تنهایی یک مشخصات قابل اعتماد نیست. مدل های جغجغه قرمز و سگک بادامک قرمز در این مقایسه دارای عرض و طول لیست شده یکسان هستند اما WLL های متفاوتی دارند. به جای تکیه بر رنگ، مدل و شناسه مجموعه را با ترتیب مطابقت دهید.
جزئیات بار و اتصال را با درخواست خود ارسال کنید
برای تسمه های E-track، رتبه بندی کامل مونتاژ، نوع اتصال و موقعیت سگک را با هم مشخص کنید. اطلاعات محموله خود را ارسال کنید و عکس‌های لنگر انداخته کنید تا پیکربندی درخواستی بتواند در مقابل آن الزامات مورد بحث قرار گیرد.
